首页产品中心轨装接线端子螺钉式接线 303941

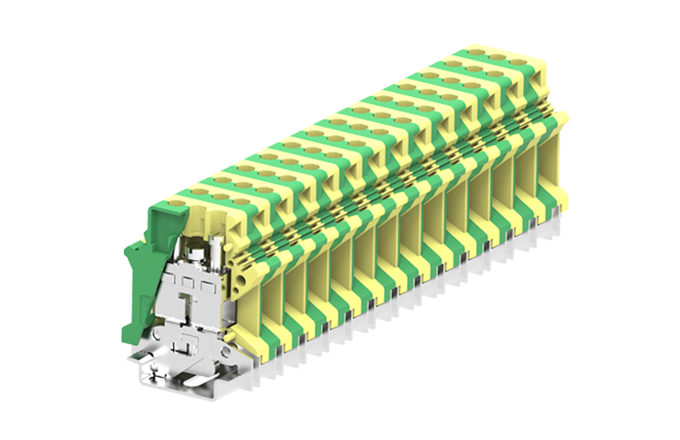

产品图

产品尺寸图

螺钉式接线

303941

接线方式:螺钉接线,IEC额定电流:24A,IEC额定电压:500V,接线位数:4,产品层数：2,接线容量:30-12AWG

参数

产品型号

303941
宽度

5.2mm
产品层数

2
接线位数

4
接线方式

螺钉接线
防护等级

IP20
绝缘材料

PA66
绝缘材料组别

Ⅰ
导电体材料

Copper alloy
导电体表面镀层

Ni,Plated
环境温度（运行）

-40℃～105℃
环境温度（组装）

-5℃～70℃
环境温度（存放/运输）

-25℃～60℃
允许湿度（存放/运输）

30%～70%
产品类型

侧面接线端子
产品系列

UK系列

技术数据

额定电流（IEC）

24A
额定电压（IEC）

500V
过压类别

Ⅲ
污染等级

3
额定冲击电压

6kV
额定电流（UL)

20A
额定电压(UL)

300V
硬导线截面积

0.2-2.5mm²
柔性导线截面积

0.2-2.5mm²
柔性导线截面积，带绝缘管套

0.2-2.5mm²
锁线螺钉规格

M3
锁线螺钉扭矩

0.5-0.6N.m
固定螺钉规格

/
固定螺钉扭矩

/
剥线长度

7-8mm
使用组别

B/C
额定接线容量

30-12AWG
UL额定电流（B/C/D）

20A
UL额定电压（B/C/D）

300V

商业数据

订货号

303941

认证

下载
